Email Probenahmeventil



Emaillierte Probenahmeventile der Baureihe EC ACRS ergänzen optimal emaillierte Produktionsanlagen, Rührbehälter und Rohrleitungen. EC ACRS Ventile halten den hohen Prozessanforderungen bestens stand. Email kommt Email am nächsten, auch bei Probenahmeventilen.

Der Einbau erfolgt in Rohrleitungen und auf Rührbehältern und ermöglicht so eine sichere Probenahme. Das Produkt wird totraumfrei und repräsentativ entnommen.

Die Ventilbaureihe EC ACRS ist in den Nennweiten DN 25, DN 50 sowie 1“ u. 2“ verfügbar, jeweils auch mit Doppelmantel zur Dampfbeheizung. Zusätzlich kann die Ventilbaureihe EC ACRS mit Totmannschaltung, Schutzschrank und N2-Inertisierung geliefert werden, ganz nach Anforderung. Selbstverständlich ist die Verwendung vorhandener Probenahmeflaschen. Die massive Bauform, mit der besonderen Sitz-Kegel Konstruktion, hat sich im harten Betriebsalltag mit hohen Standzeiten ausgezeichnet bewährt, selbst bei Suspensionen dichten die Ventile zuverlässig ab.

Email Probenahmeventile

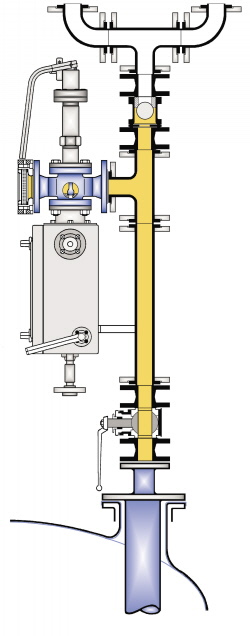

Probenahme für emaillierte Apparate mit Tauchrohr

Das Probenahmesystem EC ACRS-VH wird auf dem Tauchrohr des Rührbehälters installiert. Zunächst wird das System zum Behälter hin leer gedrückt. Steht der Rührbehälter unter Überdruck füllt sich das System durch diesen Druck. Ist dieser Überdruck nicht vorhanden, wird mit Vakuum angesaugt. Das Ventil auf dem Tauchrohr wird geschlossen. Mit dem Email-Probenahmeventil kann die Probe nun in die Flasche abgefüllt werden.

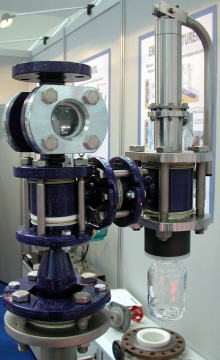

EC ACRS VH

emaillierte Behälterprobenahme

Behälterprobenahme mit emailliertem Bodenauslaufventil

Emaillierte Rührbehälter, mit einem Bodenauslaufstutzen, werden von einem Bodenablassventil verschlossen. Das emaillierte Bodenventil EC BV entnimmt unterhalb des Rührers, aus dem gut durchmischten Bereich die Probe. Der Ventilschaft ist aus Hastelloy gefertigt und durchbohrt. Eine Sonderkupplung mit ausgekleidetem Druckschlauch verbindet den Ventilschaft  mit  einem 3/2 Wege Hahn. Der Hahn ermöglicht das Freispülen der Ventilschaftbohrung und die anschließende Probenahme. Die Probenflasche ist in einem GFK Schutzschrank untergebracht.

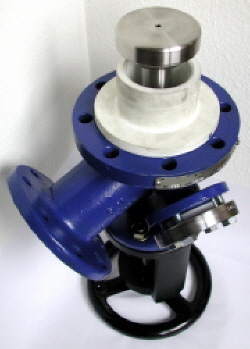

Bodenauslaufventil EC BVBodenventil

Probenahme emailliertes Bodenauslaufventil
